Wat is een mechanische koppeling voor HDPE-buis? Typen, selectie en installatie

Wat is een mechanische koppeling voor HDPE-buis?

Een onderhoudsploeg arriveert bij een begraven HDPE-waterleiding die lekt in een natte greppel. Er is geen elektrofusiemachine, geen generator en niet genoeg ruimte om een ​​zware stompfusieinstallatie te verplaatsen. Binnen een uur snijdt de bemanning het beschadigde gedeelte eruit, schuift er een mechanische koppeling op, draait de bouten vast en voert een druktest uit op de verbinding. Dat is de hoofdtaak van een mechanische koppeling voor HDPE-buis.

Het korte antwoord is dit: een mechanische koppeling voor HDPE-buis is een niet-smeltverbindingsapparaat dat twee buisuiteinden met elkaar verbindt door rond de buitenkant van de buis te klemmen. Het maakt gebruik van een elastomere afdichting, een stijve behuizing en een mechanisch spanelement zoals een geschroefde ring, moer met schroefdraad of compressiesegment. Het HDPE-buisoppervlak smelt niet en er is geen elektrische stroom nodig voor het lassen.

Een mechanische koppeling creëert geen monolithische buiswand. In plaats daarvan creëert het een afgedichte mechanische verbinding die de druk via de afdichting overbrengt en de axiale kracht overbrengt via wrijving, schroefdraad of een positief vergrendelingsprofiel. Dat onderscheid is van belang voor drukwaarden, ondergrondse installatie en langdurig onderhoud.

Dit maakt mechanische koppelingen waardevol voor reparatiewerkzaamheden, tijdelijke bypasses, overgangsverbindingen en situaties waarin smeltlassen niet praktisch is. Ze zijn niet altijd de goedkoopste oplossing voor een lange nieuwe pijplijn, maar ze lossen wel een ander stel problemen op.

De onderstaande paragrafen behandelen de belangrijkste koppelingstypen, drukoverwegingen, installatieprocedure, veelgemaakte fouten en praktische selectiecriteria op basis van wat we zien in onze eigen HDPE-buizen- en fittingenfabriek.

Hoe een mechanische koppeling werkt op HDPE-buizen

Elke mechanische koppeling werkt volgens hetzelfde basisprincipe: radiale compressie zorgt voor een afdichting en het koppelingslichaam houdt de twee buisuiteinden op één lijn. Wanneer de installateur een moer of boutenset aandraait, duwt de koppeling één of meerdere elastomere pakkingen tegen de buitenwand van de HDPE-leiding. Omdat HDPE een thermoplastisch materiaal is, vervormt het buisoppervlak enigszins onder compressie, waardoor de pakking eventuele onregelmatigheden in het oppervlak opvult.

De sterkte van de verbinding hangt af van drie factoren: de mate van radiale compressie op de afdichting, het vermogen van de behuizing om uitzetting onder druk te weerstaan, en de mate van axiale beperking tussen de twee buisuiteinden.

Een kritisch onderscheid is ingetogen versus niet-ingetogen. Een ingetogen mechanische koppeling is ontworpen om weerstand te bieden aan uittrekkrachten veroorzaakt door interne druk, thermische samentrekking of grondbeweging. Een niet-vastgezette koppeling kan tijdens een korte test de druk vasthouden, maar kan wegglijden als de axiale krachten groot zijn. Controleer bij ondergrondse leidingen altijd of de koppeling een positief gripmechanisme heeft of dat er drukblokken nodig zijn.

Omdat HDPE-buis uitzet en samentrekt bij temperatuurveranderingen, moet het ontwerp van de mechanische koppeling kleine axiale bewegingen mogelijk maken of moet de omringende installatie worden tegengehouden. Dit is vooral belangrijk bij bovengrondse leidingen die zijn blootgesteld aan direct zonlicht.

Belangrijkste soorten mechanische koppelingen voor HDPE-buizen

Mechanische koppelingen vormen niet één productfamilie. Er worden ten minste vier veelgebruikte ontwerpen gebruikt op HDPE-buizen: compressiemofkoppelingen, flensverbindingen, overgangsfittingen met schroefdraad en geschroefde splitmofkoppelingen. Elk heeft een andere installatielogica, drukcapaciteit en onderhoudsgedrag.

Begin bij het selecteren van een type met de verbinding die u daadwerkelijk nodig heeft. Wanneer u twee blanke HDPE buisuiteinden met elkaar verbindt, is een knelmofkoppeling de meest directe oplossing. Als u verbinding maakt met een pompflens, gebruik dan een flensadapter. Als u verbinding maakt met een metalen onderdeel met schroefdraad, gebruik dan een overgangsfitting met schroefdraad.

Mechanische koppeling versus fusielassen: belangrijkste verschillen

Fusielassen creëert een permanente, monolithische verbinding door HDPE-moleculen samen te smelten. Een mechanische koppeling creëert een scheidbare verbinding door een elastomeer tegen de buis te drukken. Fusie is over het algemeen de eerste keuze voor nieuwe ondergrondse water- en gasleidingen. Mechanische koppeling is meestal de meer praktische keuze voor reparaties, noodwerkzaamheden, overgangen en installaties waarbij fusieapparatuur niet naar de locatie kan worden gebracht.

Voor pijpleidingen waar fusie mogelijk is, blijft dit de meest gebruikelijke verbindingsmethode, omdat er geen sprake is van een elastomeer dat kan verouderen. Maar fusie heeft echte beperkingen: er is stroom, schone of droge oppervlakken, getrainde operators en voldoende ruimte rond de pijp nodig. Mechanische koppelingen zijn bewust ontworpen voor situaties waarin deze omstandigheden niet bestaan.

Het is de moeite waard om de smeltmethoden zelf te vergelijken voordat u een volledig lasprogramma kiest. Onze vergelijking van socketfusie versus stompfusie legt uit waar elk proces past in een echt pijplijnproject.

Waar mechanische koppelingen de voorkeur verdienen

Mechanische koppelingen zijn geen vervanging voor alle smeltlassen. Ze zijn een voorkeursoplossing in een specifieke reeks omstandigheden: noodreparatie, tijdelijke bypass, overgang van gemengd materiaal, installatie in besloten ruimtes en aansluitingen op geflensde apparatuur.

Mechanische koppelingen zijn gebruikelijk in gemeentelijke watervoorziening, irrigatienetwerken, mijnbouwslurryleidingen, industriële procesleidingen en maritieme toepassingen. Bouwdiensten maken ook gebruik van mechanische verbindingstypen voor HDPE-afvoer- en sifonsystemen, vooral waar de toegang voor smeltlassen beperkt is.

Drukwaarden en technische limieten

Correct geselecteerde mechanische koppelingen kunnen dezelfde nominale drukklasse aan als de HDPE-buis zelf. De praktische grens is niet alleen de afdichting, maar ook de weerstand van de koppeling tegen axiaal uittrekken en temperatuurgerelateerde buisbeweging.

De SDR van de buis beïnvloedt de buitendiameter voor een gegeven nominale maat, maar wat nog belangrijker is, beïnvloedt de wandstijfheid en de hoeveelheid radiale compressie die de buis kan verdragen. Een koppeling ontworpen voor SDR 11 past mogelijk ook op SDR 17 omdat de buitendiameter hetzelfde is, maar het compressiebereik van de pakking en het gripgedrag verschillen. Controleer altijd het wanddiktebereik vermeld op het koppelingslabel.

De drukwaarde alleen zegt niet of de koppeling vastzit. Een niet-beperkte mechanische koppeling kan de druk vasthouden tijdens een statische test, maar toch falen als de buis samentrekt als gevolg van koud weer of als grondbeweging de verbinding uit elkaar trekt. Gebruik voor ondergrondse pijpleidingen een ingesloten koppeling, een extern verankeringssysteem of een drukblok.

Temperatuur verandert ook het langetermijngedrag van HDPE. Bij hogere bedrijfstemperaturen neemt de toegestane werkdruk af. Wanneer het systeem boven de 20°C werkt, selecteert u een dikkere buiswand en controleert u of het pakkingmateriaal in de mechanische koppeling geschikt is voor de vloeistoftemperatuur. EPDM-pakkingen zijn gebruikelijk voor water, maar zijn niet compatibel met koolwaterstoffen en sommige chemicaliën.

Schroefdraad- en compressieproducten voor mechanische verbindingen

Vanuit ons eigen productieprogramma zijn de twee meest relevante mechanische verbindingsfamilies HDPE-schroefdraadfittingen en PE/PP-knelfittingen. Deze zijn complementair: schroefdraadfittingen worden gebruikt als het aansluitpunt een BSP- of NPT-schroefdraad heeft, terwijl knelfittingen worden gebruikt als de verbinding een eenvoudige mofverbinding zonder warmte nodig heeft.

Als fabrikant van buizen en fittingen bewerken of gieten wij de schroefdraad rechtstreeks in het PE100-lichaam. Hierdoor wordt voorkomen dat er een apart metalen inzetstuk in het bevochtigde gedeelte wordt gemengd, blijft de fitting lichter en krijgt de installateur een schone schroefdraadgeometrie voor afdichting. Knelfittingen uit het PE/PP-assortiment werken met een soortgelijk mechanisch principe: het inzetstuk wordt in het buisuiteinde geplaatst, een dop wordt vastgedraaid en een O-ring of pakking wordt op de buiswand gedrukt.

Beide productfamilies lossen echte installatieproblemen op. Een aannemer die een polyethyleenleiding op een roestvrijstalen pomp aansluit, kan een adapter met buitendraad aan de HDPE-zijde en een standaardflens of verbindingsstuk met schroefdraad aan de apparatuurzijde gebruiken. Een onderhoudsteam dat een lagedrukwaterleiding repareert zonder fusieapparatuur kan een PE/PP-compressiemoffitting gebruiken en de klus binnen enkele minuten voltooien.

HDPE buitendraadadapter voor corrosiebestendige buisverbindingen Deze adapter verbindt HDPE-buizen met metalen apparatuur met schroefdraad en biedt chemische weerstand en lekvrije afdichting. Het lichtgewicht ontwerp vereenvoudigt de installatie, waardoor het ideaal is voor systemen met gemengd materiaal. Bekijk Product →

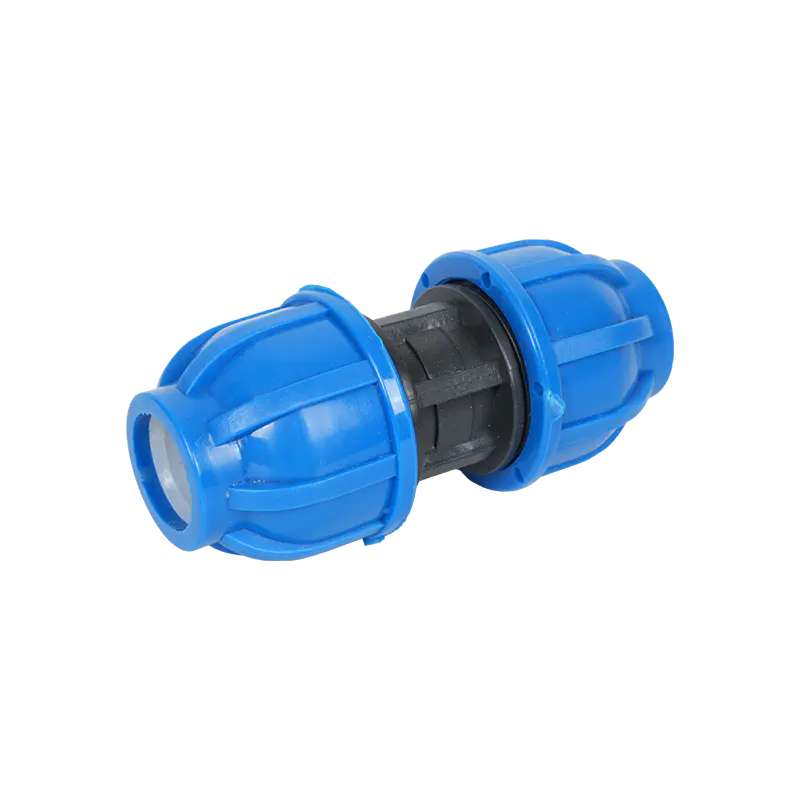

PE/PP-compressiemof voor het zonder gereedschap verbinden van buizen Deze mof verbindt buizen met dezelfde diameter zonder lassen of hittesmelten, met behulp van een compressiemechanisme voor een veilige, lekvrije pasvorm. Geschikt voor water-, gas- en irrigatietoepassingen waarbij snelle reparaties van belang zijn. Bekijk Product →

Stapsgewijze installatieprocedure voor mechanische koppelingen

De snelste mechanische koppelingsinstallatie mislukt nog steeds als de leidingvoorbereiding slecht is. Omdat een mechanische afdichting afhankelijk is van compressie tegen het buitenoppervlak, moet het buisuiteinde netjes worden afgesneden, afgeschuind, schoon en op de juiste diepte worden geplaatst.

1. Bevestig de buitendiameter van de buis, de wanddikte en de SDR voordat u de koppeling selecteert. Ga er niet vanuit dat de nominale maat voldoende is.
2. Zaag de HDPE-buis vierkant af met een pijpsnijder, een handzaag met verstekbak of een wielsnijder. Vermijd een ruwe spiraalvormige snede die de pakking zal beschadigen.
3. Schuin of ontbraam de buitenrand van het buisuiteinde. Een afschuining van 15 tot 30 graden zorgt ervoor dat de buis in de pakking glijdt zonder deze uit positie te rollen.
4. Reinig het buitenoppervlak van de buis. Verwijder modder, vet, losse PE-spanen en oppervlaktevocht uit het gebied dat in contact komt met de pakking.
5. Controleer de insteekdieptemarkering op het koppelingslichaam. Als er geen markering aanwezig is, plaatst u de twee buisuiteinden naast elkaar en meet u de diepte vóór de montage.
6. Demonteer de koppeling voldoende om de behuizing, compressieringen en pakkingen in de juiste volgorde op de buis te schuiven.
7. Steek het eerste buisuiteinde tot de volledige diepte in en steek vervolgens het tweede buisuiteinde in totdat beide correct in de mof zijn geplaatst.
8. Draai de bouten of moeren gelijkmatig met de hand vast en gebruik vervolgens een momentsleutel om ze kruislings aan te draaien. Draai nooit de ene kant volledig vast voordat u de andere kant aandraait.
9. Controleer of de buis in dezelfde uitlijning blijft en of de opening tussen de buisuiteinden gelijk is. Een eenzijdige opening kan de afdichtingsprestaties verminderen.
10. Voer een langzaam druktest uit op de verbinding, waarbij u de werkdruk van het systeem volgt. Let op de koppeling op lekkages tijdens het vasthouden van de initiële druk en opnieuw na thermische stabilisatie.

Als de koppeling een koppelspecificatie gebruikt, volg deze dan. Te vast aandraaien kan de PE-buiswand verpletteren of de pakking in een verkeerde positie duwen. Door te weinig aandraaien is de afdichting niet voorbereid op bedrijfsdruk. Een momentsleutel is een kleine investering vergeleken met de kosten voor het uitgraven van een ingegraven verbinding.

Veel voorkomende fouten en inkooprisico's

De meeste mechanische koppelingsfouten op HDPE-buizen worden niet veroorzaakt door een slecht koppelingsontwerp. Ze zijn het gevolg van een verkeerde maatvoering, een slechte voorbereiding van het oppervlak, een ongelijkmatige aanscherping of het gebruik van een niet-vastgezette koppeling op een pijpleiding die axiale fixatie nodig heeft. Deze problemen kunnen worden vermeden als de installateur een mechanische verbinding als een precisiesamenstel behandelt in plaats van als een klem.

Wanneer u mechanische koppelingen bij een fabrikant koopt, vraag dan naar het exacte wanddiktebereik, de aandraaimomentspecificatie, de pakkingsamenstelling en het druktestcertificaat. Een leverancier die deze vier vragen niet kan beantwoorden, geeft u niet voldoende informatie voor een veilige installatie.

Selectiechecklist voor mechanische koppelingen voor HDPE-buis

Een korte checklist helpt technische teams aanbiedingen te vergelijken zonder te vertrouwen op merknamen of vage beschrijvingen. Voor elke mechanische koppeling moeten dezelfde vragen worden beantwoord voordat deze wordt goedgekeurd voor een project.

• Buis-OD en wanddikte: Stem de koppeling af op de exacte PE-buisafmeting, niet alleen op DN.
• Drukklasse: Bevestig dat de nominale druk van de koppeling gelijk is aan of groter is dan de vereiste werkdruk bij de werkelijke bedrijfstemperatuur.
• Eindbelastingsweerstand: Bepaal of de koppeling vastzit en of stuwkrachtblokkering nog steeds nodig is.
• Compatibiliteit met pakkingen: Controleer of het elastomeer compatibel is met de blootstelling aan vloeistoffen, temperaturen en chemicaliën.
• Ruimte voor montage: Controleer of de bemanning bij de bouten of moeren kan en gebruik een momentsleutel rond de geïnstalleerde leiding.
• Inspectie en testen: Bevestig dat de koppelingsmarkering, testgegevens en installatiedocumentatie bij elke batch worden geleverd.
